O avanço das tecnologias de rede tornou indispensável o domínio prático de equipamentos e protocolos de comunicação. No entanto, o alto custo da infraestrutura física representa um desafio significativo. Diante desse cenário, surgem soluções de virtualização pois essas soluções permitem simular ambientes reais. Entre essas alternativas, o GNS3, se destaca como uma das ferramentas mais completas e amplamente utilizadas no mundo.
O que é o GNS3 ?
O GNS3 é um software de simulação e emulação de redes que permite criar topologias complexas utilizando dispositivos virtuais. Além disso, diferentemente de simuladores mais simples, o GNS3 é capaz de emular sistemas operacionais reais de dispositivos de rede.
Isso significa que o GNS3 não se limita a reproduzir apenas o comportamento lógico de um roteador ou switch. Em vez disso, ele executa a própria imagem do sistema operacional do equipamento. Dessa forma, a ferramenta proporciona uma experiência muito mais próxima da realidade. Assim, essa característica torna o aprendizado mais profundo, pois os comandos, erros e limitações são os mesmos encontrados em ambientes físicos.
Como o GNS3 funciona ?
O GNS3 funciona como uma interface gráfica que integra diferentes tecnologias de virtualização. Ele pode utilizar o Dynamips para emular roteadores Cisco mais antigos, como a série 7200, além de integrar máquinas virtuais através do VirtualBox, VMware e containers Docker. Dessa forma, o usuário cria laboratórios híbridos que envolvem roteadores, firewalls e estações de trabalho.
Outro ponto forte do GNS3 é sua flexibilidade. Nesse sentido, o usuário pode montar topologias simples, com poucos dispositivos. Além disso, também é possível criar cenários altamente complexos, simulando redes corporativas completas. Nesses casos, o usuário pode utilizar múltiplos protocolos de roteamento, políticas de segurança e integrações com sistemas externos.
O que é o CISCO 7200 ?
O Cisco 7200 é um roteador da Cisco Systems, amplamente utilizado em ambientes corporativos e provedores de serviços. Embora atualmente esteja fora de linha e tenha sido substituído por equipamentos mais modernos, o Cisco 7200 continua sendo extremamente relevante no contexto educacional e de simulação de redes.
Esse roteador possui uma arquitetura modular, que permite a adição de diferentes interfaces e módulos de expansão conforme a necessidade do ambiente.Ele suporta uma ampla gama de tecnologias e protocolos, como OSPF, EIGRP, BGP, RIP, etc, o que o torna ideal para estudos avançados de roteamento e serviços de rede.
Do ponto de vista didático, o Cisco 7200 oferece uma excelente oportunidade de aprendizado. Ele permite que o estudante compreenda conceitos fundamentais de roteamento, interconexão de redes, troubleshooting e design de topologias, sem as limitações impostas por simuladores simplificados. Além disso, muitos dos conceitos aprendidos com o 7200 são diretamente aplicáveis a equipamentos mais modernos da Cisco e de outros fabricantes.
A importância da integração entre GNS3 e Cisco 7200
A combinação do GNS3 com o Cisco 7200 cria um ambiente extremamente poderoso para aprendizado e testes. Dessa forma, essa integração permite simular cenários realistas, testar configurações complexas e compreender o comportamento da rede. Além disso, o usuário pode errar, corrigir e experimentar livremente, o que, por sua vez, seria inviável ou muito custoso em um ambiente físico.
Dessa maneira, o uso do Cisco 7200 no GNS3 ajuda a desenvolver habilidades essenciais, como a leitura e interpretação de logs, a análise de tabelas de roteamento e a aplicação de boas práticas de configuração.
Como instalar o roteador Cisco 7200 no GNS3 ?
Após compreender o que é o GNS3 e a importância do Cisco 7200, é possível avançar para a etapa prática de instalação do roteador no ambiente de simulação. Esse processo envolve alguns passos fundamentais que devem ser realizados com atenção.
1º Passo – Baixar a imagem ISO do CISCO 7200
2º Passo – Importar o arquivo baixado ao GNS3
3º Passo Concluir a instalação
Como baixar a imagem ISO do CISCO 7200

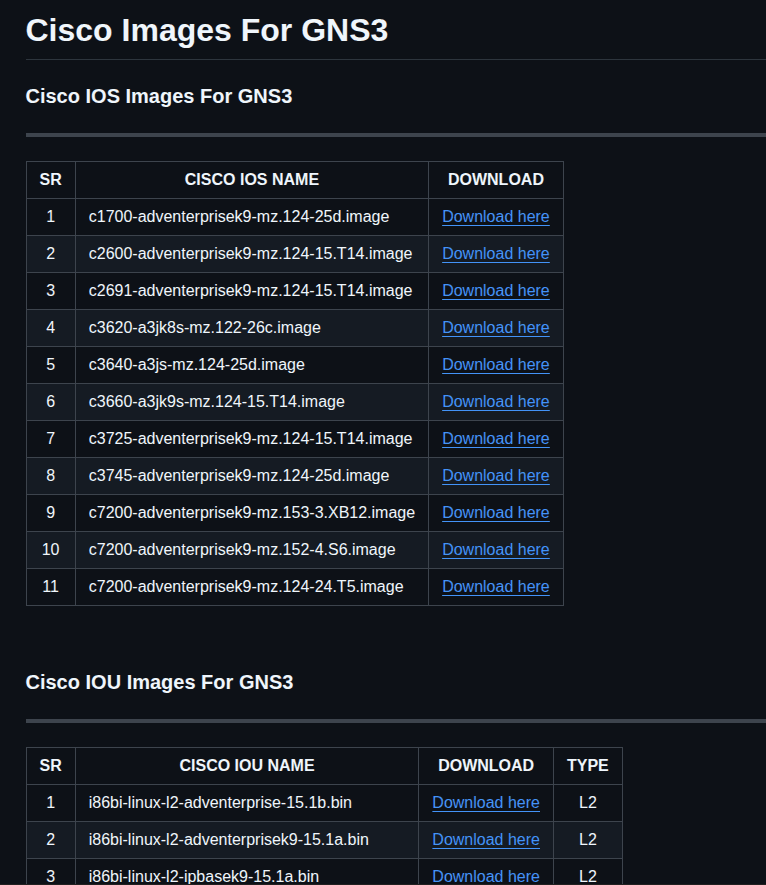

Para baixar a imagem IOS do Cisco 7200, devemos acessar o repositório que disponibiliza as imagens e localizar o modelo exato, conforme apresentado na imagem abaixo.
O site para baixar esse modelo pode ser acessado clicando aqui. Contudo, para simplificar todo o tutorial, eu estou disponiblizando a imagem ISO do roteador CISCO 7200 aqui.
Importar o arquivo baixado no GNS3

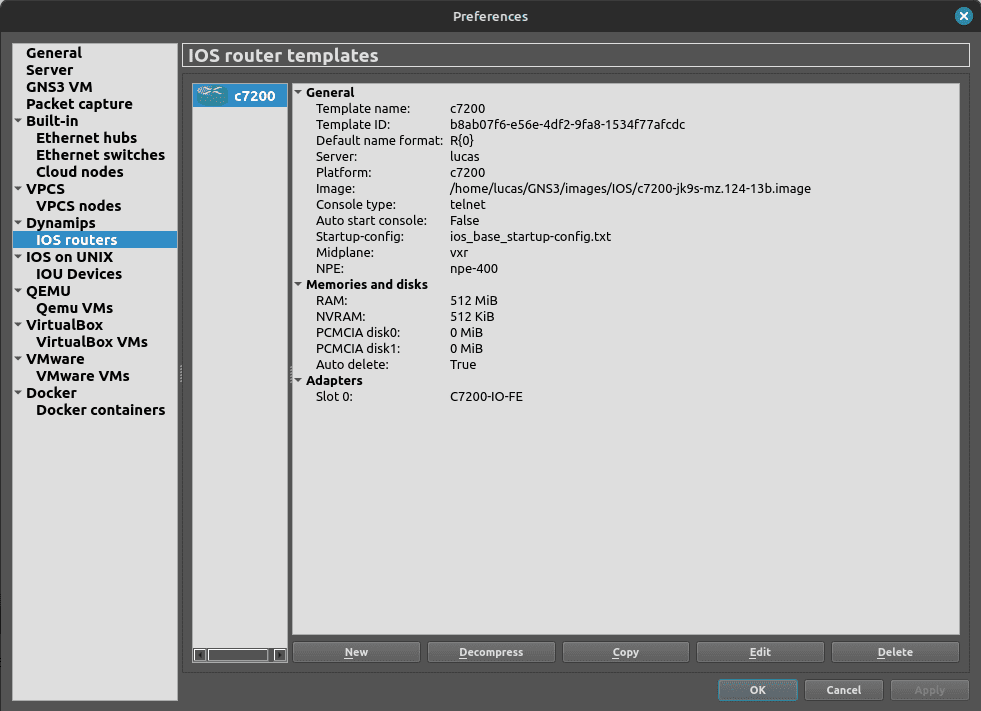

Com o GNS3 aberto, é necessário ir em “Edit” e depois selecionar a opção “Preferences”. Abrirá uma janela como mostrada abaixo e você deve selecionar o campo “IOS routers” à esquerda.
Importante entender que no meu caso, já tenho instalado o roteador por esse motivo essa tela a direita aparece com várias informações, mas se estiver instalando pela primeira vez estará vazio. A partir daqui, basta clicar em “New”.

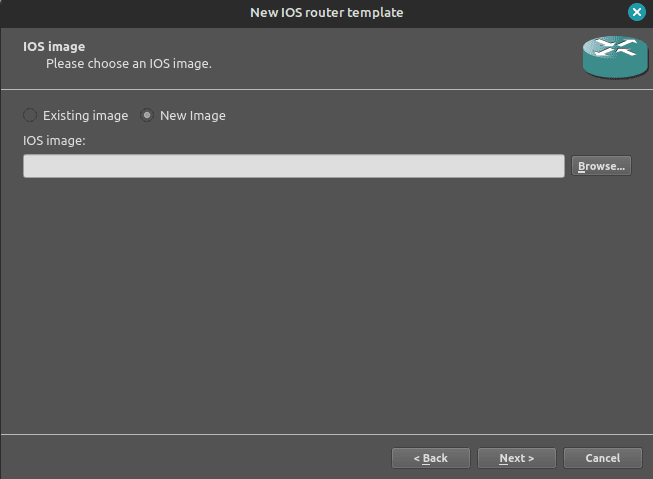

Uma nova tela abrirá dando duas opções de escolha deixe a “New Image” selecionada. Depois um campo chamado “IOS image” aparecerá. Logo abaixo será necessário colocar o caminho onde foi salvo o arquivo ISO. Note que você tem o botão “browse” para te ajudar nisso. Veja a imagem abaixo.
Concluindo a instalação

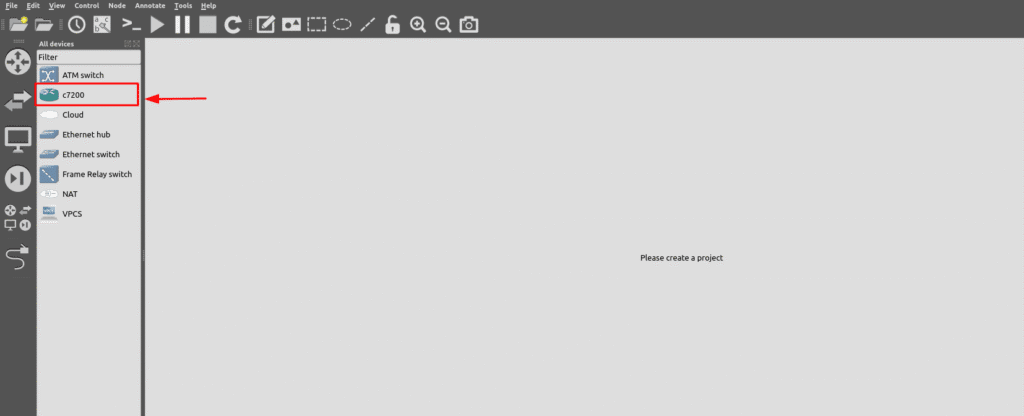

O próximo passo é clicar no botão “next” que se encontra na parte inferior a direita e para cada nova tela que aparever seguindo clicando nesse mesmo botão até finalizar o processo. Ao final, procurando nos dispositivos que aparecem à esquerda você deverá encontrar o roteador CISCO 7200 como é mostrado na imagem abaixo.
