Topologias de rede são as formas como os dispositivos de uma rede de computadores, como computadores, servidores, impressoras e roteadores, são organizados e interligados. Elas determinam como ocorre a comunicação entre os equipamentos e como os dados trafegam dentro da rede, podendo ser representadas tanto de maneira física quanto lógica. Esse aritgo tem como objetivo apresentar os tipos de topologias de redes existentes.

Tipos de topologias de rede

O uso das topologias de rede é importante porque elas ajudam a planejar e estruturar a rede de forma eficiente. A topologia escolhida influencia diretamente no desempenho, no custo de implantação, na segurança, na facilidade de manutenção e na confiabilidade da comunicação. Além disso, uma boa definição de topologia facilita a identificação de falhas e possibilita a expansão da rede de acordo com as necessidades do ambiente, seja ele doméstico, corporativo ou educacional. Abaixo é apresentado vários tipo de topologias que são usadas no mercado.

Barramento

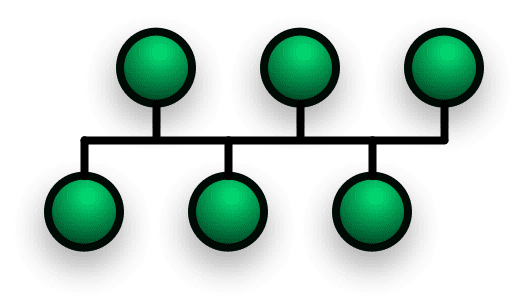

A topologia em barramento é uma das mais simples e antigas. Nela, todos os dispositivos são conectados a um único cabo principal, por onde os dados são transmitidos. Apesar de ter baixo custo e instalação simples, apresenta desvantagens como a queda de toda a rede em caso de falha no cabo principal e perda de desempenho quando muitos dispositivos estão conectados.

Um exemplo de aplicação

A topologia de barramento foi muito utlizada em redes locais antigas baseadas em cabo coaxial, especialmente em pequenos escritórios e laboratórios de informática nas décadas de 1980 e 1990. Um exemplo clássico é um laboratório escolar onde todos os computadores eram conectados a um único cabo principal que percorria a sala. Cada computador se ligava a esse cabo por meio de conectores formando um “T”. A comunicação funcionava de forma simples e econômica, pois exigia pouco cabeamento. No entanto, quando o cabo principal apresentava um defeito ou era desconectado, todos os computadores perdiam o acesso à rede, o que acabou levando ao abandono dessa topologia em ambientes modernos.

Vantagens

• Fácil de instalar e configurar
• Baixo custo de implantação
• Usa menos cabos do que outras topologias

Desvantagens

• Se o cabo principal falhar, toda a rede para
• Dificuldade para identificar falhas
• Desempenho cai com aumento de dispositivos

Estrela

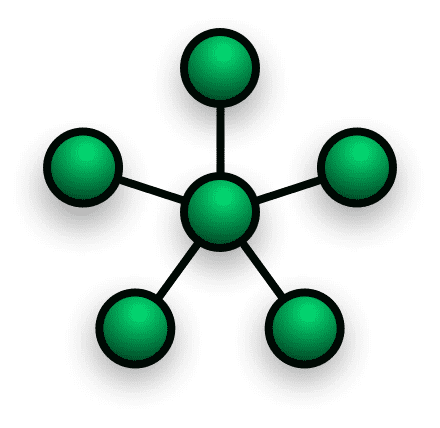

A topologia em estrela é atualmente a mais utilizada. Nesse modelo, todos os dispositivos são conectados a um equipamento central, como um switch ou hub. Essa estrutura facilita a manutenção e a expansão da rede, pois a falha em um cabo afeta apenas um dispositivo. Por outro lado, se o equipamento central apresentar problemas, toda a rede pode ficar indisponível.

Um exemplo de aplicação

É amplamente utilizada em redes residenciais, comerciais e corporativas atuais. Um exemplo claro é a rede de uma residência moderna, onde computadores, smartphones, televisores e outros dispositivos se conectam a um roteador Wi‑Fi central. Mesmo em redes cabeadas, o princípio é o mesmo: todos os dispositivos se conectam a um switch central. Caso um cabo de rede apresente falha, apenas o dispositivo conectado a ele é afetado, enquanto o restante da rede continua funcionando normalmente. Essa topologia facilita o gerenciamento, a expansão e a manutenção da rede, o que explica sua popularidade.

Vantagens

• Fácil de gerenciar e expandir
• Falha em um cabo não afeta os demais dispositivos
• Melhor desempenho e segurança
• Identificação de problemas é simples

Desvantagens

• Dependência do dispositivo central
• Maior custo com cabos
• Se o switch central falhar, a rede inteira para

Anel

Na topologia em anel, os dispositivos são conectados em formato circular, e os dados passam de um equipamento para o outro até chegar ao destino. Esse tipo de topologia reduz colisões de dados, pois a transmissão ocorre de forma organizada. No entanto, uma falha em um único ponto pode interromper toda a comunicação, tornando a manutenção mais complexa.

Um exemplo de aplicação

A topologia em anel teve aplicação prática em ambientes industriais e em redes corporativas baseadas na tecnologia Token Ring, desenvolvida pela IBM. Um exemplo real ocorreu em fábricas automatizadas, onde os computadores e controladores industriais eram conectados em forma de anel para garantir que os dados circulassem de maneira ordenada. Cada dispositivo só podia transmitir quando recebia um “token”, evitando colisões de dados. Apesar da eficiência no controle do tráfego, a dificuldade de manutenção e a sensibilidade a falhas fizeram com que essa topologia fosse gradualmente substituída por outras soluções.

Vantagens

• Não há colisão de dados
• Melhor desempenho em tráfego intenso
• Uso eficiente da banda

Desvantagens

• Falha em um único nó pode interromper toda a rede
• Difícil manutenção
• Expansão complicada

Malha

A topologia de malha é um tipo de estrutura de rede em que os dispositivos são interligados por múltiplos caminhos, permitindo que a comunicação ocorra por diferentes rotas. Esse modelo é conhecido por oferecer alta confiabilidade e tolerância a falhas, já que a interrupção de um enlace ou dispositivo dificilmente compromete toda a rede. A topologia de malha pode ser dividida em dois tipos: malha completa e malha parcial.

Malha Parcial

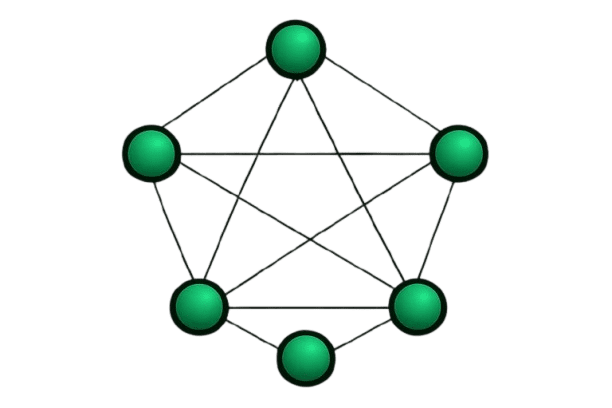

A topologia de malha parcial não conecta todos os dispositivos entre si. Apenas alguns nós possuem múltiplas conexões, geralmente os mais importantes ou centrais da rede. Esse modelo mantém boa confiabilidade e oferece caminhos alternativos para a comunicação, mas com menor custo e complexidade em comparação à malha completa. Por esse motivo, a malha parcial é mais comum em redes corporativas e em redes sem fio, onde é necessário equilibrar desempenho, redundância e custo.

Uma exemplo de aplicação

 É muito comum em redes corporativas de médio e grande porte, especialmente em redes de provedores de internet. Um exemplo real é a interligação entre filiais de uma empresa multinacional, onde as unidades principais possuem múltiplos enlaces entre si, enquanto filiais menores têm menos conexões. Dessa forma, se um link entre duas filiais importantes falhar, os dados podem ser redirecionados por outro caminho, mantendo a comunicação ativa. Esse tipo de topologia oferece um bom equilíbrio entre custo e confiabilidade.

Vantagens

• Maior confiabilidade que outras topologias
• Redundância de caminhos
• Falhas não afetam toda a rede

Desvantagens

• Custo elevado
• Configuração e manutenção complexas
• Uso excessivo de cabos

Malha Completa

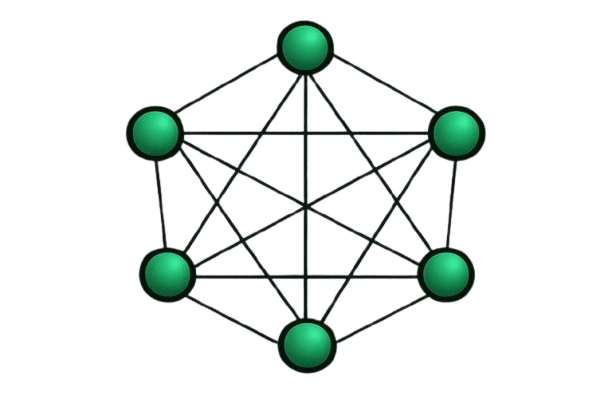

Na topologia de malha completa, todos os dispositivos da rede estão conectados diretamente entre si. Isso significa que cada nó possui um enlace exclusivo com todos os outros, garantindo máxima redundância e desempenho. Caso um caminho falhe, os dados podem ser transmitidos por diversas rotas alternativas sem interrupção. Esse tipo de malha é muito utilizado em ambientes que exigem alta disponibilidade e segurança, como redes críticas e infraestruturas de backbone. Entretanto, seu custo é elevado, pois exige grande quantidade de cabos, portas de conexão e um planejamento complexo.

Um exemplo de aplicação

A topologia em malha completa é aplicada em ambientes que exigem altíssima disponibilidade, como data centers e redes de backbone da internet. Um exemplo real é a interconexão entre servidores críticos em um data center financeiro, onde cada servidor principal possui conexão direta com todos os outros. Essa abordagem garante que, mesmo com múltiplas falhas de enlaces ou equipamentos, a comunicação continue ocorrendo. Embora seja extremamente confiável, o alto custo e a complexidade limitam seu uso a cenários muito específicos.

Vantagens

• Máxima confiabilidade
• Alta tolerância a falhas
• Excelente desempenho e segurança

Desvantagens

• Altíssimo custo
• Complexidade de instalação e manutenção
• Pouco escalável

Árvore

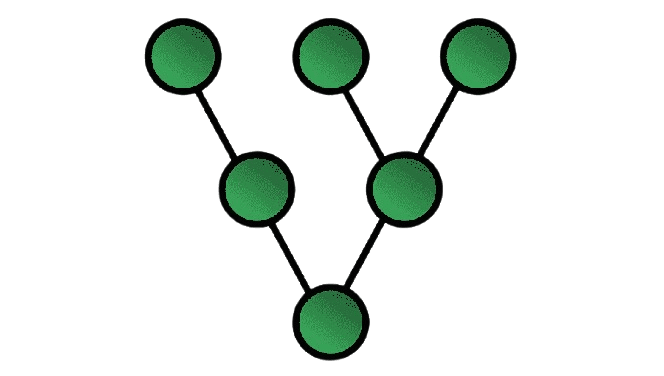

A topologia em árvore combina características das topologias em estrela e em barramento, formando uma estrutura hierárquica. Ela é muito utilizada em redes de grande porte, pois permite fácil expansão e boa organização. Contudo, a dependência de um nó principal pode causar problemas caso esse ponto falhe.

Um exemplo de aplicação

Amplamente utilizada em redes corporativas e acadêmicas de grande escala. Um exemplo prático é a rede de uma universidade, onde há um núcleo central de rede que se ramifica para prédios, andares e, por fim, salas de aula e laboratórios. Cada nível da árvore representa uma camada da rede, facilitando a organização, o controle de tráfego e a expansão. No entanto, falhas nos níveis superiores podem impactar grandes áreas da instituição.

Vantagens

• Fácil expansão
• Boa organização hierárquica
• Ideal para redes grandes

Desvantagens

• Dependência do nó raiz
• Configuração complexa
• Falhas em níveis superiores afetam vários nós

Ponto a ponto

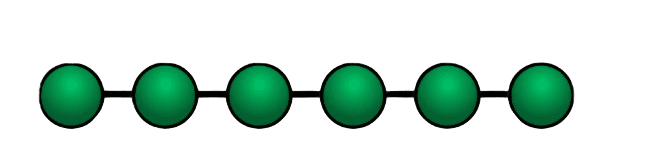

 A topologia ponto a ponto estabelece uma conexão direta entre dois dispositivos. Esse tipo de ligação é simples, rápida e segura, sendo muito utilizada em enlaces específicos. No entanto, não é adequada para redes com muitos dispositivos, pois não oferece escalabilidade.

Um exemplo de aplicação

Topologia ponto a ponto é muito comum em enlaces dedicados de comunicação. Um exemplo real é a conexão entre duas filiais de uma empresa utilizando um link de fibra óptica exclusivo. Nesse cenário, apenas dois equipamentos se comunicam diretamente, garantindo alta velocidade, baixa latência e maior segurança. Esse tipo de topologia também é usado em enlaces de rádio entre dois prédios ou torres de telecomunicações.

Vantagens

• Simples de configurar
• Alta velocidade
• Comunicação segura

Desvantagens

• Não escalável
• Limitada a apenas dois dispositivos

Híbrida

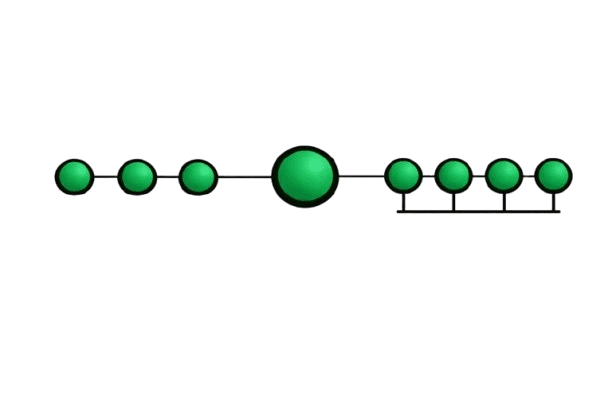

A topologia híbrida surge da combinação de duas ou mais topologias diferentes em uma mesma rede. Esse modelo oferece grande flexibilidade e permite adaptar a estrutura às necessidades específicas do ambiente. Entretanto, o projeto e a manutenção tendem a ser mais complexos e custosos.

Um exemplo de aplicação

A mais encontrada em ambientes modernos, pois combina diferentes topologias para atender a necessidades específicas. Um exemplo real é a rede de um hospital, onde cada andar utiliza topologia em estrela para conectar computadores, impressoras e equipamentos médicos, enquanto os prédios são interligados por enlaces ponto a ponto ou por uma estrutura em malha parcial. Essa combinação permite alta confiabilidade, facilidade de gerenciamento e flexibilidade para expansão, embora exija um planejamento cuidadoso e maior investimento.

Vantagens

• Flexível
• Adaptável às necessidades da rede
• Alta confiabilidade

Desvantagens

• Alto custo
• Projeto e manutenção complexos
• Requer pessoal especializado

Qual a topologia de rede ideal ?

Isso depende da sua necessidade. Por isso, elenquei algumas características importantes que devem ser consideradas na escolha de uma topologia. A tabela abaixo apresenta o que cada topologia tem de melhor e quais são seus pontos negativos.

Já sabe qual topologia usar ? Descubra como simular a topologia escolhida no GNS3 lendo o post Configurando uma rede no GNS3 de forma simples.
